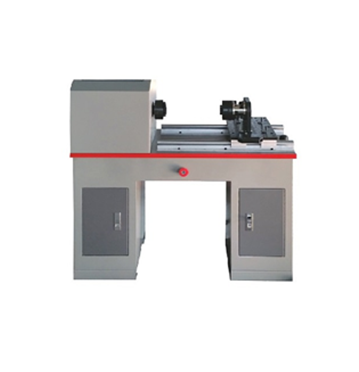

PBSC-TTM20接骨螺釘扭轉性能測試儀
PBSC-TTM20微機控制扭轉試驗機是由加載系統、傳動系統、數字式數據采集處理系統及計算機測量控制顯示系統等組成，適用于對金屬材料、非金屬材料以及螺釘、接骨螺釘、鋼管、航空插頭、軸、雙金屬材料零部件、結合件等靜態扭轉力學的性能測試。該機采用臥式結構，計算機屏幕顯示，F(xiàn)TS精密測試試驗系統組成。采用減速器傳動，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。
主 機：采用臥式結構，主體結構采用框架結構，以保證整機的剛性。試樣的安裝、拆卸方便、快捷。
驅動系統：由全數字交流控制系統驅動，速度調節范圍寬，加載均勻、穩定。
傳動系統：采用減速器傳動，保證傳動的均勻、穩定及傳動精度，橫向空間范圍內任意手動調節。
測量顯示系統：采用光電編碼器采集扭轉角度，高精度扭矩傳感器采集扭矩，高精度旋轉編碼器測量扭轉變形。
顯 示：計算機屏幕顯示試樣的扭矩、扭轉角度、扭轉變形以及各類曲線。
軟件操作：控制模式采用智能專家設置系統，用戶可以根據自己的實際要求編制試驗過程控制方式，自動完成試驗。
醫療器械、質檢機構，科研院校
扭轉角最小讀數值
（°） 0.01 扭轉角測量范圍
（°） 0-10000° 扭轉角示值相對誤差
≤±1%
扭轉試驗機主機 1臺
步進電機 1臺
交流驅動器 1套
扭轉角測量傳感器 1只
高精度雙向扭矩傳感器 1只
導軌 2副
RV減速器 1臺
精密測試系統（選配） 1套
扭轉試驗軟件（選配） 1套
備份光盤 1套
聯想計算機（選配） 1臺
19寸液晶顯示器（選配） 1臺
HP A4彩噴打印機（選配） 1臺
