2025-03-10 10:43
已查看54次
近年來相繼報道關(guān)注涂層剝落，其危害包括患者體內(nèi)涂層碎片的殘留，局部組織反應(yīng)和血栓形成，甚至包括肺、心肌栓塞、栓塞性中風(fēng)、組織壞死和死亡等嚴(yán)重不良事件。 由此可見，牢固度是導(dǎo)管/導(dǎo)絲涂層設(shè)計時必須考慮的重大問題，是確保相關(guān)涂層產(chǎn)品安全性和有效性的重要前提。

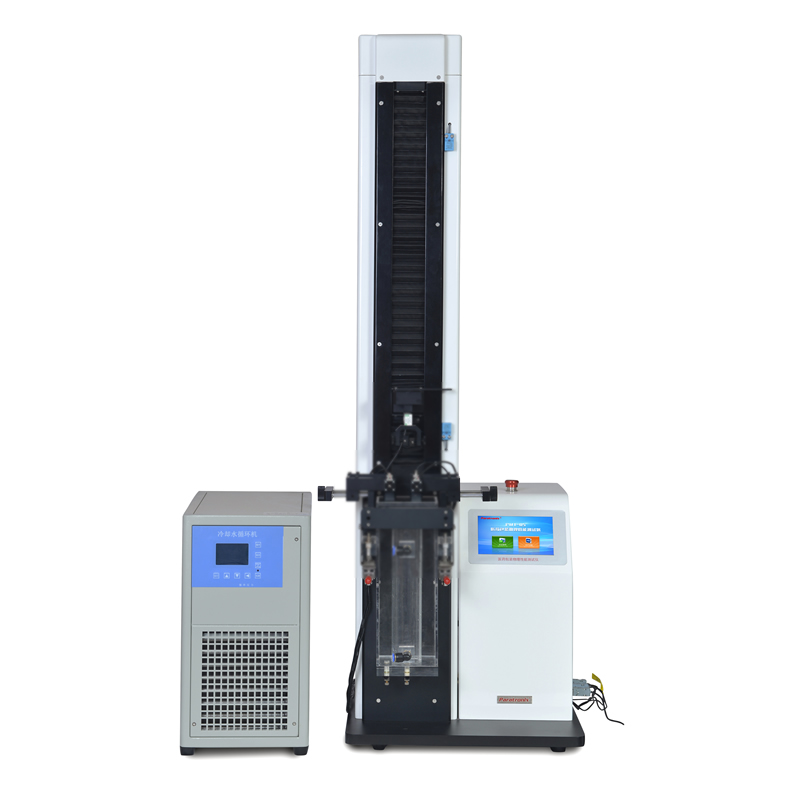

檢測儀器：PMT-CSP02 導(dǎo)管導(dǎo)絲滑動性能測試儀
原理B.1
通過硅膠片,向?qū)Ч軐?dǎo)絲施加法向夾持力,在豎直方向上以一定的速度提升樣品,通過實時監(jiān)測供試樣品在多次反復(fù)過程中的摩擦力/摩擦系數(shù)變化情況可以在一定程度上反映涂層的牢固程度。
B.2 試劑或材料
B.2.1樣品,試驗前確認(rèn)表面干凈、平整,無缺陷。
B.2.2芯絲或芯軸。
注:必要時導(dǎo)管類產(chǎn)品需要內(nèi)置合適尺寸的芯絲或芯軸,用于支撐,防止變形
儀器設(shè)備B.3

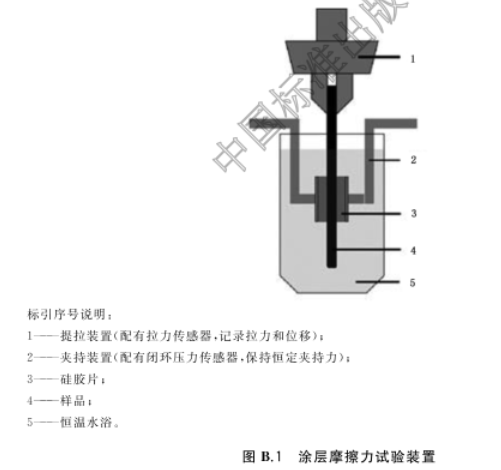

涂層摩擦力試驗裝置(見圖B1)。
該涂層摩擦力試驗裝置包含一個提拉裝置(配有拉力傳感器),一組樣品夾持裝置(配有閉環(huán)壓力傳感器,兩組夾板和硅膠片)和一個恒溫水槽(配有溫度傳感器)。該裝置基于閉環(huán)壓力傳感器,可在恒定的夾持力下實時反饋樣品表面的摩擦力/摩擦系數(shù)。
B5.4試驗步驟
B.4.1 設(shè)備檢查,確認(rèn)兩硅膠片應(yīng)平行、表面潔凈、無明顯損傷:水槽水位應(yīng)沒過硅膠片。
B.4.2開機·水槽預(yù)熱至水溫達到(37士2)℃
B.4.3 參數(shù)設(shè)置,推薦參數(shù)設(shè)置如下:夾持力為2N-5N,提升速度為200mm/min~600mm/min,摩擦次數(shù)為至少10次,測試距離依樣品涂層長度設(shè)定,一般不低于30mm。浸泡時間可根據(jù)實際使用情
況而定,需保證樣品的試驗段充分潤濕,一般不低于60s。注1:夾持力的選擇需根據(jù)管材而定,以管材不發(fā)生明顯形變?yōu)橐?。為保證數(shù)據(jù)的可重復(fù)性,需根據(jù)需要確定夾持力和提升速度、循環(huán)次數(shù)、測試長度、浸泡時間等參數(shù)后進行平行測試。注2:夾持力、提升速度等也可以分別用、mm/s表示。
B.4.4將待測樣品一端用夾縣夾緊,樣品保持豎直方向,另一端穿過兩硅膠片中間
B.4.5 調(diào)整至合適測試位置。
B.4.6設(shè)置好參數(shù),清零傳感器示數(shù)后開始測試。
B.4.7測試結(jié)束后數(shù)據(jù)導(dǎo)出及處理,可以導(dǎo)出夾持力、摩擦為和擦系數(shù)等值。
PMT-CSP02 導(dǎo)管滑動性能測試儀還滿足，YY/T 1536-2017 非血管內(nèi)導(dǎo)管 表面滑動性能評價用標(biāo)準(zhǔn)試驗?zāi)Ｐ秃蚑-CAMDI 021-2019 一次性使用親水涂層導(dǎo)絲。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
聯(lián)系我們
