燃料電池電動汽車作為解決全球能源和環境問題的理想方案之一,是現代社會的研究焦點。隨著燃料電池電動汽車的商業化發展,對質子交換膜
性能的要求也逐漸提高。
透氣率定義為在恒定溫度和單位壓力差下,穩定透過時,單位時間內透過試樣單位面積的氣體的體積，主要用于考察氣體在質子交換膜中的滲透性能。
嚴格限制質子交換膜的透氣率上限,避免微小穿孔竄漏量過大,是避免熱失控危險的重要保障。
GB/T 20042.3-2022標準使用壓差法進行透氣率測試,并增加了氣體透過系數指標。壓差法透氣率測試對于測試氣體沒有選擇性，對不同的測試氣體的通
用性非常好。隨著真空規檢測技術的進步以及真空技術在設備設計上的應用,設備的檢測精度以及測試數據的重復性大大提高,因此許多科研檢測機構均
使用該方法進行透氣率測試。
透氣率測試
1 測試儀器

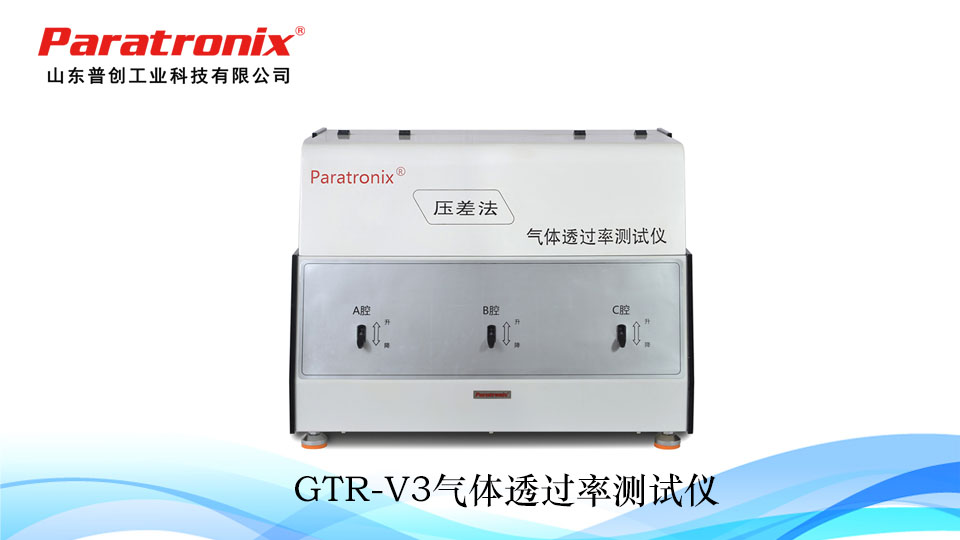

1.1 普創科技 GTR-V3壓差法氣體透過率測試儀

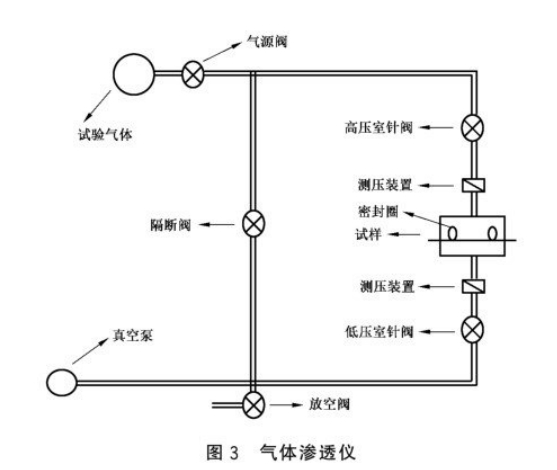

檢測zui低限>0.05cm'/(m·d·Pa),真空分辨率為±0.1Pa;結構圖如圖3所示。
1.2真空泵:可使低壓室中的真空度抽至10Pa以下
1.3水浴循環溫度控制裝置:溫度控制精度為±0.05℃
2 測試方法
2.1將壓差法氣體滲透儀的高壓室和低壓室分離,把真空油脂均勻涂抹在低壓室試驗臺測試標志線
之外的區域。
2.2 將一片按照要求裁切好的中速定性濾紙放置于低壓室試驗臺中央空穴的正上方。
2.3將準備好的樣品分別平整貼附于涂有油脂的低壓室試驗臺上,確保樣品與油脂接觸區域無氣泡產生。
2.4 將高壓室與低壓室緊密閉合,開啟水浴循環,溫度控制裝置設定溫度為23℃。
2.5開啟氣體滲透儀電源開關,打開儀器計算機操作軟件,運行安全氣體(氮?dú)饣蚱渌栊詺怏w)置換過程,時間不低于600s。
2.6安全氣體置換結束后,切換閥門,通入高純氫氣,同時開啟真空泵,高壓室和低壓室同時抽空脫氣至 10 Pa 以下。
2.7 關閉隔斷閥,打開試驗氣瓶和氣源開關向高壓室充試驗氣體,高壓室的氣體壓力應在1.0X10 Pa~1.1x10 Pa范圍內。壓力過高時,應開啟隔斷閥排出。
2.8脫氣結束后,儀器自動關閉高、低壓室排氣閥,開始透氣試驗。
2.9 剔除試驗開始的非線性滲透階段,記錄低壓室的壓力變化值A(chǔ)P和試驗時間。
2.10繼續試驗直到在相同的時間間隔內的低壓室壓力變化保持恒定,達到穩定透過。至少取3個連續時間間隔的壓差值,求其算數平均值,以
此計算該試樣的氣體透過率及氣體透過系數。
